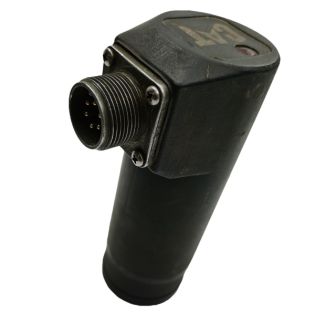

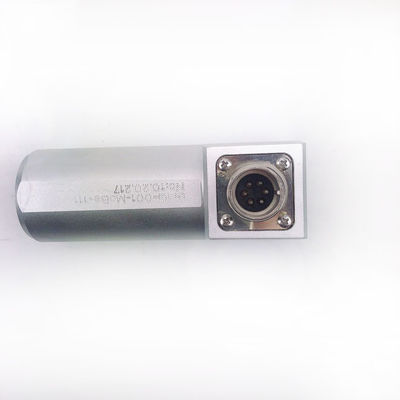

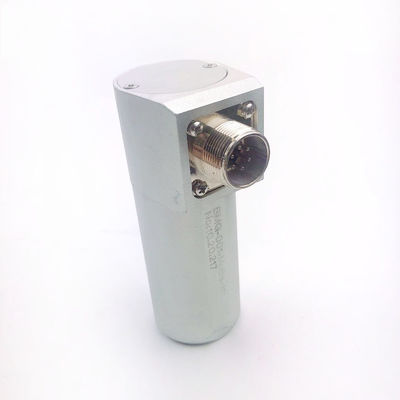

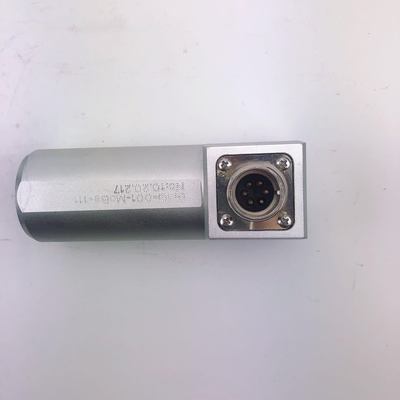

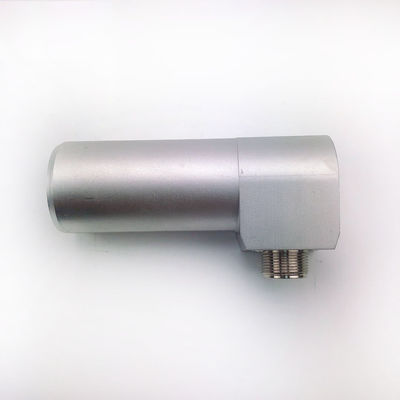

전력 예비 부품 P/N369-4794-00 센서 레벨 미터 컨트롤러 AP655F/AP355 전력

1시스템 개요
AP655F 아스팔트 패브러에서 P/N 369-4794-00에 의해 대표되는 재료 평준화 시스템은 비접촉 초음파 감지 시스템입니다.그것의 핵심 임무는 자동으로 스레드 앞에 재료 덩어리 (아스팔트 혼합물) 의 일정한 높이를 유지하는 것입니다, 이는 포장 부드러움과 품질을 보장하는 데 중요한 요소입니다.
핵심 기능:계속 스레드 앞의 재료의 높이를 모니터링하고 자동으로 컨베이어 (피더) 및 augers의 속도를 조절하기 위해 전자 제어 시스템을 사용, "저하에서 재료 공급을 증가, 높은 공급을 감소"의 폐쇄 루프 제어 달성.
궁극적 인 목표: 연속적 인, 균일 한, 그리고 일정 한 재료 공급 을 보장 하는 것. 이것은 찢기, 뚫림, 튀김,또는 변동성 물질 부피로 인한 물질 분리또한 운영자의 작업 부하를 크게 줄입니다.

2주요 구성 요소
이 특정 부품 번호는 이러한 구성 요소 중 하나를 가리킬 수 있지만 전체 시스템은 일반적으로 다음을 포함합니다.

• 초음파 센서: 시스템 의 "눈"입니다. 보통 각 쪽 에 설치 되어 있으며, 각 쪽 은 스레드의 앞쪽 위 에 위치 하며, 소재 모금 을 향해 아래로 향합니다.그들은 지속적으로 초음파를 방출하고 반향을 수신합니다., 시간차를 기준으로 쌓음 꼭대기까지의 거리를 계산합니다.
• 제어 모듈 / 컨트롤러: 이것은 시스템의 "뇌"입니다. 초음파 센서에서 신호를 수신하고 운영자가 미리 설정 한 원하는 재료 높이 값과 비교합니다.그 다음 어떤 오차에 기초하여 명령 신호를 계산.
• 오퍼레이터 인터페이스: 오퍼레이터 스테이션의 제어판에 로드.운영자는 자동 제어 ON / OFF을 전환하고 원하는 재료 높이를 설정하기 위해 그것을 사용합니다 (일반적으로 재료 게이트의 높이의 비율로 표현됩니다)예를 들어, 60%~80% 사이로 설정됩니다.
• 액추에이터: 이 장치의 "손과 발"입니다.제어 모듈에서 명령어는 컨베이어와 augers에 대한 수압 모터를 제어하는 전기 비례 밸브에 전기 회로를 통해 전송됩니다.전류를 변화시킴으로써, 시스템은 정밀하게 수압 흐름을 조절하고, 따라서 재료 공급과 분배 속도를 무한히 변화시킵니다.

3어떻게 작동 하는가: 과정

1. 측정: 왼쪽과 오른쪽 초음파 센서는 재료 표면까지의 거리를 지속적으로 측정합니다.
2. 비교: 제어 모듈은 측정된 실제 거리를 조작자가 미리 설정한 이상 거리와 비교합니다 (이것이 이상적인 재료 높이를 나타냅니다).
3. 계산: 물질 수준이 너무 낮으면 (실제 값> 미리 설정된 값), 제어기는 공급 속도를 증가시킬 필요성을 계산합니다. 수준이 너무 높으면 (실제 값 < 미리 설정된 값),공급 속도를 줄여야 하는 필요성을 계산합니다..
4. 실행: 제어 모듈은 물력 전기 밸브에 전기 신호를 보내 컨베이어와 오거의 속도를 조정하여 재료 공급 속도를 변경합니다.
5. 피드백: 공급 속도의 변화로 인해 재료 높이가 변합니다. 센서는이 새로운 변화를 감지하고 주기가 반복됩니다.이 지속적인 폐쇄 루프 과정은 동적 균형을 유지합니다.

4주요 특징 및 장점

• 비 접촉 측정: 초음파 기술은 신뢰성 있고 유지 보수 없이 재료 온도, 점성 또는 색상에 영향을 받지 않습니다.
• 자동 제어: 운영자의 작업 부하를 크게 줄여 포장자의 이동 방향과 전반적인 운영에 집중할 수 있습니다.
• 포장질의 향상: 일정한 재료 머리 는 포장질의 부드러움, 밀도, 균일성 을 보장 하는 가장 기본적인 요구 사항 이다.
• 소재 폐기물과 기계적 스트레스 감소: 과부하로 인한 오저 블레이드 및 스레드의 과도한 마모를 방지하고 재료 부족으로 인한 정지 및 스레드 냉각을 피합니다.
• 독립된 왼쪽/오른 제어: 왼쪽과 오른쪽 물질 레벨은 일반적으로 독립적으로 감지되고 제어됩니다.한쪽이 재료가 부족해지는 것과 같은 비대칭 상황을 처리할 수 있도록 합니다..

5중요한 고려사항

• 캘리브레이션: 측정 정확성을 보장하기 위해 센서가 올바르게 설치되고 캘리브레이션되어야 합니다.
• 환경 간섭: 극한의 날씨 (예를 들어, 폭우, 두꺼운 안개) 또는 강한 공기 변동 (예를 들어, 강한 바람) 은 이론적으로 초음파 신호에 약간의 간섭을 일으킬 수 있습니다.하지만 실제로는, 일반적인 포장 작업에서 영향은 일반적으로 최소입니다.
• 유지보수: 센서 프로브를 깨끗하고 진흙이나 아스팔트 같은 잔해가 없도록 유지하여 제대로 작동하도록하십시오.

요약하자면, AP655F 포장기에 대한 P/N 369-4794-00에 의해 대표되는 재료 평준화 시스템은 고도로 통합된 지능형 초음파 자동 공급 제어 시스템입니다.그것은 현대 고성능 포장재의 핵심 구성 요소입니다, 전통적인 "실험 기반 작업"을 "자동화된 정밀 제어"로 전환합니다. 그것은 고품질의 포장 작업을 보장하기위한 필수 장비입니다.
