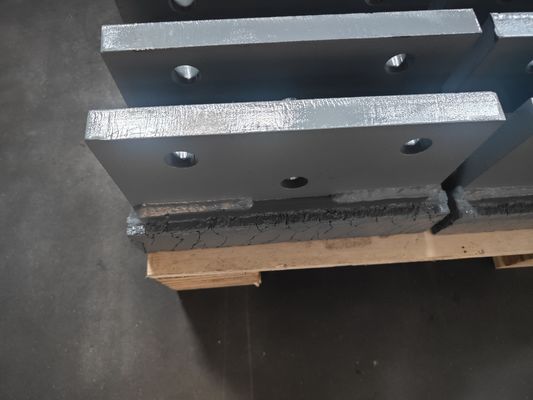

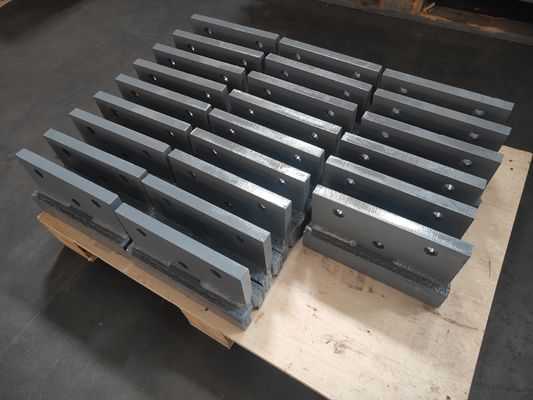

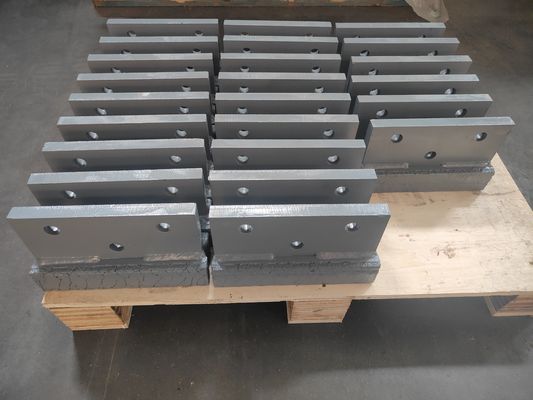

PM620 밀링 부품 540-6797/5407967 이젝터 플레이트 투척 삽

1. 기능 및 목적

핵심 기능은 공구 비트(절삭 공구)를 장착 및 고정하고 밀링된 재료를 컨베이어 시스템으로 배출하는 것입니다.

공구 장착: 이젝터 플레이트에는 탄화물 팁 공구 비트를 고정하도록 정밀하게 가공된 구멍이 있습니다. 공구 블록과 드럼 본체 사이의 중요한 인터페이스 역할을 합니다.

재료 배출: "투척 삽"이라는 이름의 유래입니다. 밀링 과정에서 회전하는 이젝터 플레이트는 밀링된 재료(아스팔트, 콘크리트 등)를 "퍼 올리고" 특정 모양과 원심력을 사용하여 재료를 효율적으로 뒤쪽과 위쪽으로 던져 기계의 컨베이어 벨트에 정확하게 안착시킵니다. 이 과정은 효율적인 재료 흐름을 유지하고 드럼 주변의 막힘을 방지하는 데 중요합니다.

2. 위치

이 이젝터 플레이트는 PM620 콜드 플래너의 밀링 드럼에 볼트로 고정됩니다. 단일 드럼에는 부드러운 밀링 작업과 효율적인 재료 배출을 보장하기 위해 특정 나선형 패턴으로 여러 개의 이젝터 플레이트가 설치됩니다.

3. 주요 특징

고강도 재료: 고강도, 내마모성 합금강(AR400 또는 H450 등)으로 제조되며 종종 열처리되어 밀링 작업 중에 발생하는 엄청난 충격, 마찰 및 마모를 견딥니다.

정밀 엔지니어링: 모양, 각도 및 위치는 밀링 효율을 최적화하고 소음 및 진동을 줄이며 최적의 재료 궤적을 보장하기 위해 세심하게 설계 및 테스트되었습니다.

마모 부품: 밀링 공정에 직접 참여하므로 시간이 지남에 따라 점진적으로 마모됩니다. 과도한 마모는 공구 구멍이 커지거나(공구 느슨해짐 유발), 배출 효율이 감소하거나 공구 블록 또는 드럼 자체에 손상을 줄 수 있습니다. 따라서 정기적인 검사 및 교체가 필요합니다.

4. 부품 번호 정보

540-6797 / 5407967: 정품 부품 번호입니다. 이 두 숫자는 동일한 부품을 나타낼 가능성이 높으며, 다른 시스템이나 카탈로그의 변형을 나타낼 수 있습니다. 540-6797은 표준 하이픈 형식이고 5407967은 단순화된 버전일 수 있습니다. 주문하기 전에 항상 공급업체에 올바른 번호를 확인하는 것이 가장 좋습니다.

적용: 주로 CatPM620 콜드 플래너용으로 설계되었습니다. 항상 기계의 특정 일련 번호와 부품 번호 호환성을 확인하는 것이 가장 좋습니다.

5. 교체 및 유지보수

이젝터 플레이트 교체는 드럼 오버홀 및 유지보수의 표준 부분입니다. 다음이 발생하면 검사 또는 교체를 고려해야 합니다.

공구가 느슨해지거나 비정상적인 마모 패턴을 보입니다.

재료 배출이 비효율적이 되어 드럼 하우징에 재료가 쌓입니다.

이젝터 플레이트 자체에 과도한 마모, 균열 또는 손상의 명백한 징후가 관찰됩니다.
